麻石水膜脫硫除塵器原理和數據參數
鹽城德凈通用設備有限公司　
一、結構與原理

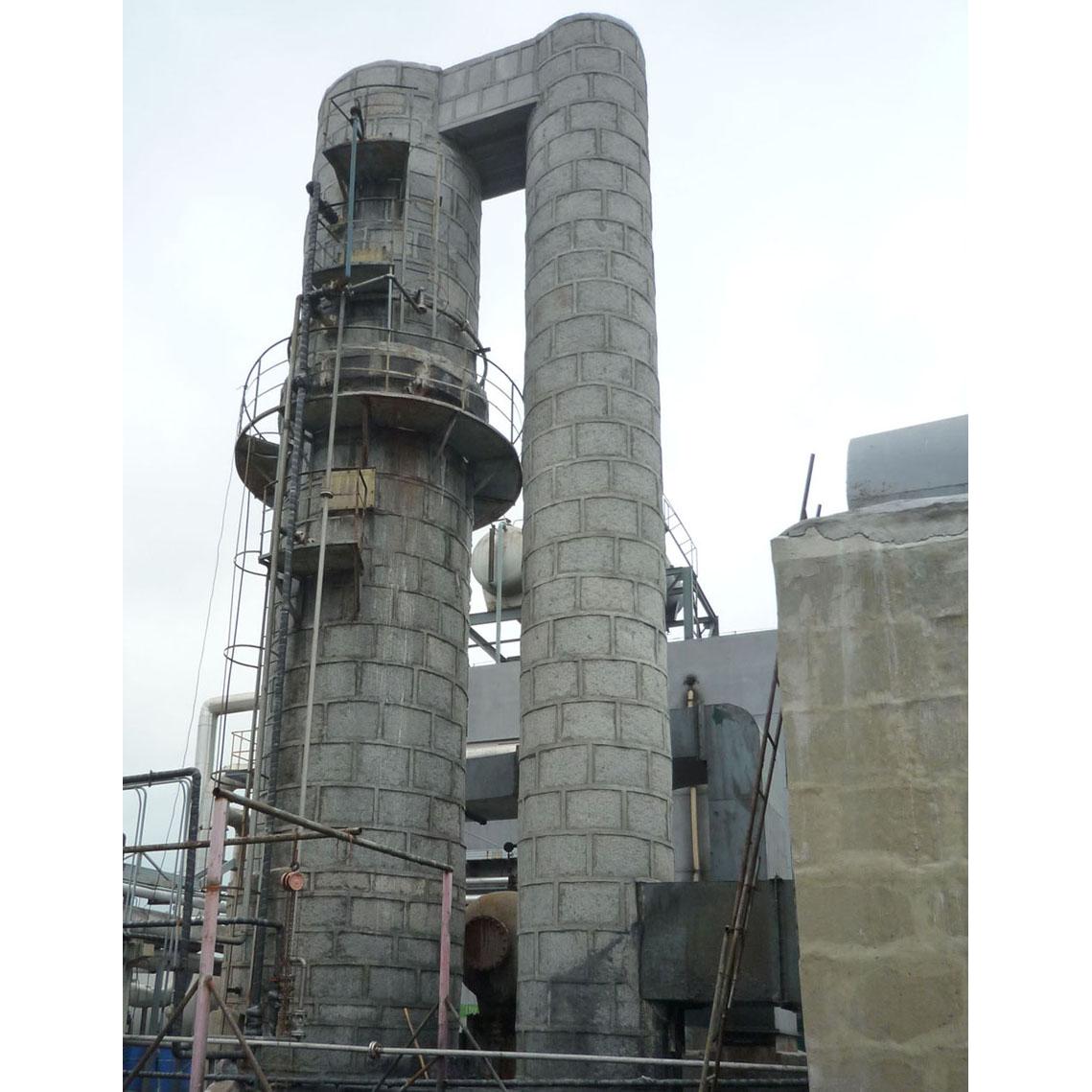

　　SH型麻石水膜脫硫除塵器主要由文丘里、主筒體、上部注水槽、下部溢水孔、清理孔、副筒體和連接煙道(鋼混結構)等組成，其工作原理是：含塵氣流通過進口煙道進入文丘里，在喉部的入口被水均勻的噴入，由于煙氣高速運動，因此噴入的水被其溶化成細小的水霧，濕潤了煙氣中的灰料。在這個過程煙氣中的灰料被濕潤，使它的重量加大而有利于被離心分離，在高速呈絮流狀態中，由于水滴與塵粒差別較大，它們的速度差也較大。這樣，灰粒與水滴就發生了碰撞凝聚，尤其是粒徑細小的灰塵料可以被水霧水溶，這些都為灰料的分離做好充分的準備，此后進入主筒。主筒體是一個圓形筒體，水從除塵器上部注水槽進入主筒，使整個圓筒內壁形成一層水膜從上而下流動，煙氣由筒體下部切向進入，在筒體內旋轉上升，含塵氣體在離心力作用下始終與筒體內壁面的水膜發生摩擦，這樣含塵氣體被水膜濕潤，塵粒隨水流到除塵器底部，從溢水孔排走，在筒體底部封底并設有水封槽以防止煙氣從底部漏出，有清理孔便于進行筒體底部清理。除塵后廢水由底部溢流孔排出進入沉淀池，沉淀中和，循環使用。凈化后的氣體，通過主筒體上部錐體部分進行脫水處理進入副筒后再進行沉降、分離脫水后，凈化后的煙氣通過副筒體下部排入引風機，完成整個工作過程。
　　二、特點
　　SH型麻石水膜脫硫除塵器的特點，造價低，安裝方便，抗腐蝕、耐磨、經久耐用，且性能穩定除塵率高，適應性強，可用于多種工業鍋爐和含塵場所的除塵、脫硫，運行穩定，維護簡單。是用戶理想的鍋爐配套產品。
　　1、采用天然花崗巖，經機械加工成圓形彎板，整體結構光滑平整。有耐腐蝕，耐磨損，耐高溫的特性。
　　2、內部平整光滑，使耗水量降低至原來的2/3，降低了運行成本。
　　3、安裝時用耐酸膠涂在縫口連接，確保連接處不漏水。
　　4、進口采用嵌入式連接，一般鋼板按進口尺寸制作插入100mm，四周用石棉繩填縫，嚴防漏風，影響除塵效果。
　　5、筒體底部是封閉的，這比傳統不封閉的筒體提高了效率，降低了風能的消耗，減少了外部污染。
　　三、主要技術性能和參數
　　除塵效率：> 98%
　　脫硫效率：>80%
　　進口煙速：18~22m/s
　　出口煙速：16~20m/s
　　捕滴器筒體上升煙速：3.5~5.5m/s
　　溢流槽靜壓：2~5mmH2O
　　筒體阻力：70~120mmH2O
　　水汽比：0.12kg/m3
　　耗水量G水(kg/h)：G水 =a×Q a為水汽比、Q為每小時處理煙
　　氣量m3 /h
　　除塵后煙氣溫度：50~80℃
　　四、安裝
　　(1)花崗巖水膜除塵器比重為2.3T/m3，應根據選用型號及安裝地點地質情況設計除塵器基礎，基礎一定要平整。
　　(2)除塵器供水系統、風管、沉淀池等附屬設施應在安裝施工時要統籌設計、統籌規劃、統籌實施。
　　(3)進出口煙道尺寸應根據我公司提供設備的法蘭尺寸制作連接。
　　(4)筒體連接處采用輝綠巖水玻璃膠泥，按配方配制。
　　(5)溢流槽部位是關鍵部位，必須安裝準確。確保在筒體內部溢水均勻，以形成水膜，筒體外部無漏水。
　　(6)系統安裝好后要系統的復查一遍，進行各處的工藝檢查。
　　五、運行維護
　　1、運行前應檢查質量是否符合要求，供水系統暢通，排灰口水封嚴密不漏。
　　2、運行前，應先開引風機，再向供水系統供水，停爐時，應在關閉引風機前停止向系統供水。
　　運行中，筒體絕對不允許斷水，定期檢查溢流槽是否暢通，同時要經常觀測煙溫情況及煙氣阻力情況。
　　3、盡量采用含堿性廢水或鍋爐沖渣水中和沉淀池中含酸性廢水，經廢堿水中和后的廢水沉淀過濾后，可循環使用。
　　4、要定期檢查中和池中的情況，定期檢查含堿性水的情況(一般來講堿性水的PH值要大于9，每天12小時要測試3~4次，并控制好清水池的PH值)。
　　5、如除塵器長時間停止運行或運行時上部水槽出現泛水現象，則應向水槽提供清潔水源(如自來水)沖刷一小時左右，以便清除水槽內的積灰。
